DETALJI PROIZVODA
Opis:
Savitljiva cijev
Dužina:
Od 3 do 6 m
Prečnik:
Od 30 do 150 mm

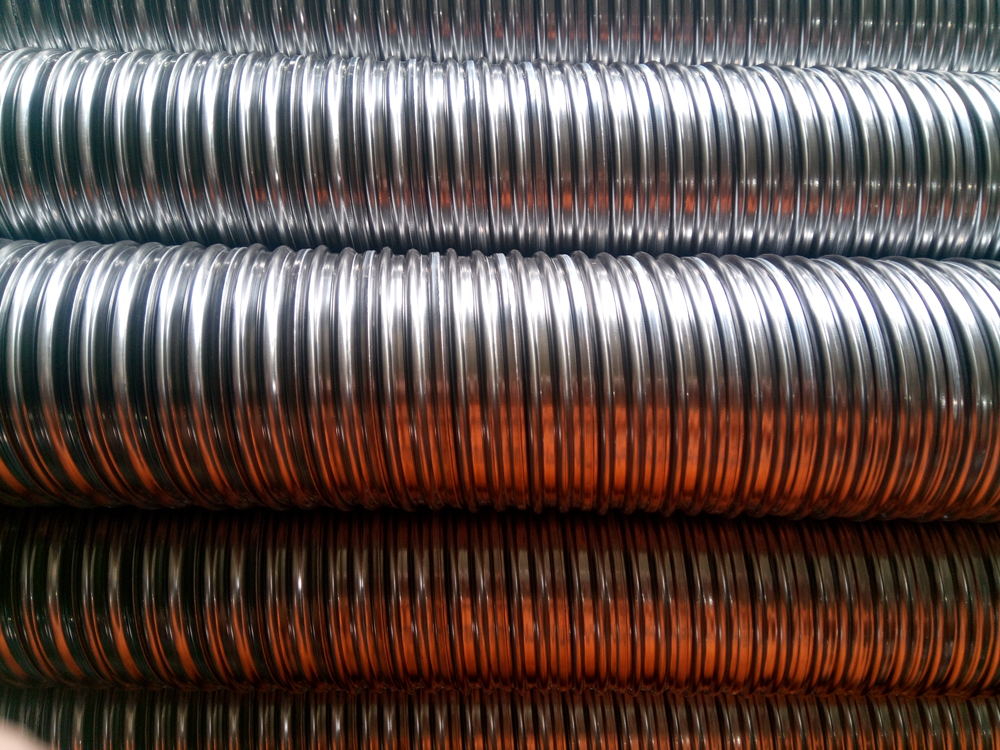

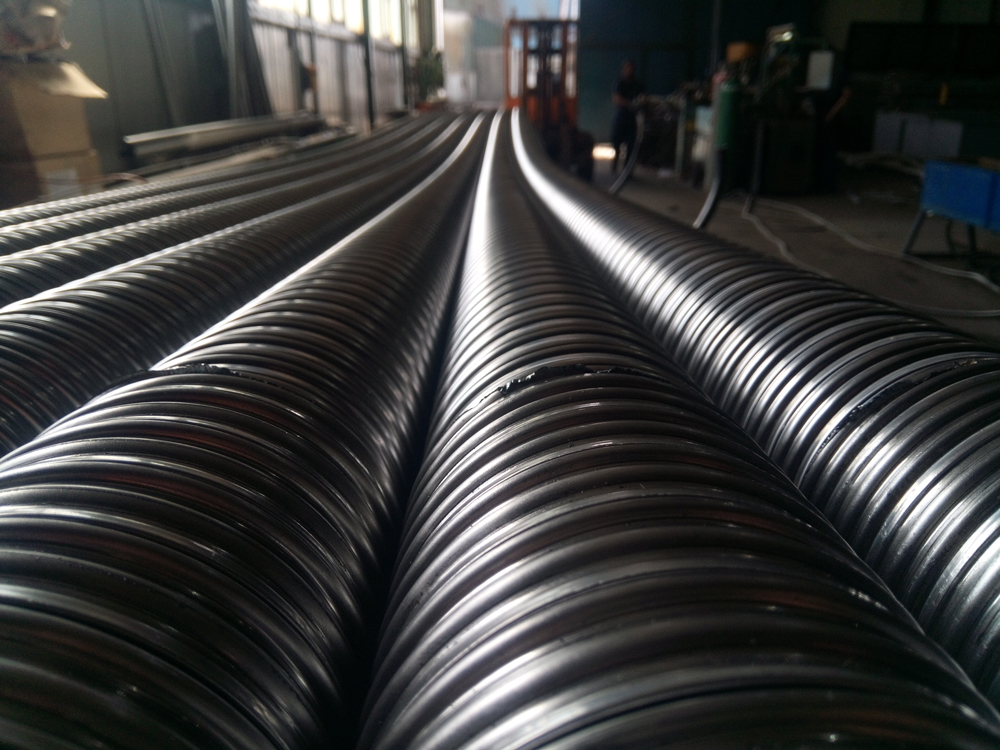

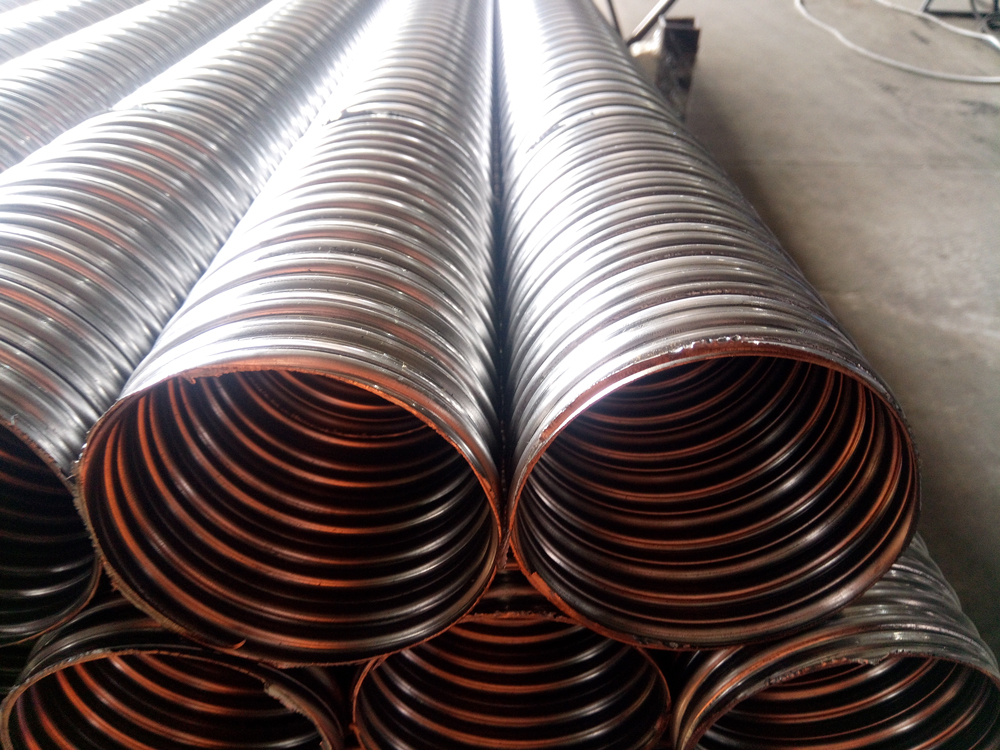

Savitljive metalne cijevi PREKATIP
IZRADA:
Nezaptivene metalne savitljive cijevi kružnog poprečnog presjeka, zaobljenog profila, jednostruko spojene sa jednim ili dva rebra. Cijevi se izrađuju u standardnim dužinama od 3, 4, 5 i 6 m, a međusobnim spajanjem cijevnim nastavcima mogu se postići željene dužine.
Kao posebna izvedba ovog tipa cijevi je PREKATIP cijev sa dva rebra. Radi se u prečnicima od 30-150 mm, a najveća dužina u jednom komadu bez spojnice je 6m.MATERIJAL:
Čelična hladno valjana traka debljine od 0,25 -0,40 mm .
KARAKTERISTIKE:
Cijev je lagana , relativno male savitljivosti i to na većim dužinama radi sopstvene težine. Kod cijevi je moguće izvođenje lukova uz obavezno zadržavanje postignutog položaja. Povratak u prvobitno stanje dovodi do deformacije cijevi.
| PREKATIP | |||
|---|---|---|---|
| prečnik (mm) | masa tol. ± 10% | ||
| nazivni unutrašnji |
spoljni |
toler. |
deblja traka |
| DN=d (mm) | D (mm) | ± mm | kg/m |
| 19 | 22 | 0.5 | 0.280 |
| 22 | 25 | 0.5 | 0.315 |
| 24 | 27 |
0.5 | 0.340 |
| 26 | 29 | 0.5 | 0.375 |
| 28 | 31 | 0.5 | 0.390 |
| 30 | 33 | 0.5 | 0.400 |
| 32 | 36 | 0.5 | 0.430 |
| 34 | 38 | 0.5 | 0.450 |
| 36 | 40 | 0.5 | 0.480 |
| 38 | 42 | 0.5 | 0.510 |
| 40 | 44 | 0.5 | 0.540 |
| 42 | 46 | 0.5 | 0.560 |
| 44 | 48 | 0.5 | 0.590 |
| 46 | 50 | 1.0 | 0.600 |
| 48 | 52 | 1.0 | 0.630 |
| 50 | 55 | 1.0 | 0.660 |
| 60 | 65 | 1.0 | 0.780 |
| 70 | 75 | 1.0 | 0.910 |
| 80 | 85 | 1.0 | 1.050 |
| 90 | 95 | 1.0 | 1.120 |
| 100 | 105 | 1.0 | 1.250 |
| 110 | 115 | 1.5 | 1.360 |
| 120 | 125 | 1.5 | 1.480 |
| 130 | 135 | 1.5 | 1.610 |
| 140 | 145 | 1.5 | 1.730 |
| 150 | 155 | 1.5 | 1.850 |
